Digitaler Miniatur-Netzwerk Videorekorder, 4x Video • 2x Audio • 3x Daten

raumverteilte Aufzeichnungssysteme für Innenbereiche mit zeitversetzte LAN/DSL/ISDN-Übertragung - z. B. WLAN-Steuerung bzw. Aufzeichnung von einer High-Speed Dome-Kamera, integration in einem Geldautomat, Überwachung eines Apartments/Firmenfiliale usw.

Wichtigste Merkmale und typische Anwendungen

Raumverteilte Aufzeichnungssysteme für Innenbereiche mit zeitversetzte LAN/DSL/ISDN-Übertragung - z. B. WLAN-Steuerung bzw. Aufzeichnung von einer High-Speed Dome-Kamera, integration in einem Geldautomat, Überwachung eines Apartments/Firmenfiliale usw.

SPYTEC-Pro ist ein neues Mitglied unserer DiREX Produktfamilie, die intelligente Lösungen auf dem Markt der digitalen Videorecorder mit einzigartig hoher Leistung bei geringer Hardwarekomplexität bietet. SPYTEC-Pro ermöglicht ein Einrichten von multi-kanäligen, raumverteilten Überwachungssystemen unter Verwendung von LAN/WLAN Technologien.

CCTV-Systeme mit SPYTEC-Pro haben erhörte Zuverlässigkeit, weil im Falle eines zerstörten/ausgefallenen Videoservers der volle Netzwerkzugriff erhalten bleibt, zusätzlich läuft die Aufzeichnung weiter auch wenn das Netzwerk defekt ist. Durch einen integrierten Webserver, ist die volle Steuerung der Aufzeichnung und die Wiedergabe der gespeicherten Daten mit Hilfe eines Standard Internet-Browsers möglich. Eine benutzerdefinierte IP-Adresse erlaubt nicht nur die Bedienung über ein lokales Netzwerk, sondern auch den Zugriff auf alle Funktionen über das Internet.

Aufzeichnung
SPYTEC-Pro digitalisiert, komprimiert und speichert Information auf eine interne 2.5-Zoll Festplatte bzw. einem RAID-Speicher aus zwei 1.8-Zoll Festplatten oder sogar einem Flash-Drive - ein Speichermedium ohne bewegliche Teile. Beides, der Zugang zur aufgezeichneten Information und die Steuerung des Gerätes, läuft über ein 10/100 Mbit Ethernet, TCP/IP Netzwerk. Synchron zur Aufnahme vierer Video Kanäle, werden zwei unabhängige Audiokanäle und drei bzw. vier Datenkanäle (RS-232/485) aufgezeichnet/verwaltet. Die Videoinformationen werden wahlweise entweder in einem hochkomprimierten MPEG4-basierenden Format oder (durch künftigen Firmware-Upgrade) mit Wavelet-Komprimierung in Echtzeitgeschwindigkeit (25 B/Sek) aufgezeichnet.

Betrachtung

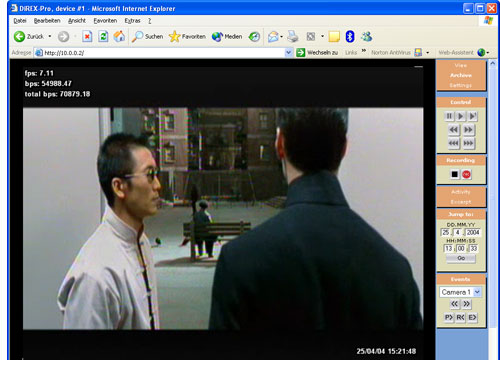

Die Wiedergabe von aufgezeichneten Daten und die volle Steuerung von SPYTEC-Pro wird mit einem Standard Web-Browser vom beliebigen, am lokalen Netz angeschlossenen, PC ausgeführt. Eine Wiedergabe von mehreren Geräten, die an ein Subnetzwerk angeschlossen sind, wird in einem Multi-Stream Modus realisiert. Dabei werden alle Videoströme in einem gemeinsamen Fenster dargestellt.

Zusätzlich zur Videoaufzeichnung, ermöglicht das erweitere Interface:

Ton-Aufzeichnung/-Wiedergabe;

Eingabe (innerhalb des Videofeldes) vom Text/Daten über den RS-232 Interface (z.B. Kassen, GPS-Empfänger usw.);

Steuerung von externen Anlagen über die RS-485 Schnittstelle (z.B. PTZ-Kameras oder Meßgeräte);

Sicherheitskopie der internen Festplatte durch den USB-Port.

Ein Grundstein für professionelle CCTV Systeme
Ein wichtiger Vorteil eines Netzwerkrekorders, ist die Fähigkeit ein bereits existierendes Netzwerk zu verwenden, um professionelle CCTV-Systeme einzurichten. Gegenüber der bekannten Webkameras erhört SPYTEC-Pro nur unbeträchtlich den Netzwerkverkehr. Da die hochkomprimierte Aufzeichnung auf eine integrierte Festplatte erfolgt, ist unter normalen Bedingungen das Niveau des Datenstroms von dem Speicher niedrig. Ein größere Informationsfluss kommt nur in einem Alarmfall vor bzw. (beim Bedarf) zeitversetz - während eines Kopiervorgangs der aufgezeichneten Daten, der z.B. Nachts, oder zu einem Zeitpunkt, an welchem das Netzt nicht belastet ist, durchgeführt werden kann.

Leistungsstarke Software
Das Benutzerinterface von SPYTEC-Pro bietet sehr nützliche Funktionalität für professionelle Anwender, so wie auch für gelegentliche Nutzer. Zum Beispiel: Ringspeicher, einstellbarer Motion-/Geräusch-Detektor und Voralarm-/Nachlauf-Zeit für jeden Kanal, leistungsstarke Suchmöglichkeiten über Zeit/Datum-Markierungen bzw. Aktivitätsdiagramm für alle Kanäle (zeigt Bewegungsniveau / Tonstarke usw.), ereignisabhängige Meldung über USB (analog/ISDN Modem, SMS usw.) oder über das Netzwerk (E-Mail, MS-Messenger usw.), Selbstdiagnose und Synchronisation von einem externen Zeitserver.

Zutrittsrechte für unterschiedliche Benutzergruppen werden durch Kennworte geschützt:

Ebene 1: Nur Live-Wiedergabe des Video/Audio-Stromes und Ist-Zustände auf Datenkanälen;

Ebene 2: Wiedergabe aufgezeichneten Daten, keine Möglichkeit Einstellungen zu ändern, kein Löschen;

Ebene 3: Möglichkeit der Rekorder zu konfigurieren und die interne Festplatte zu formatieren.

Typische Anwendungen

Geschäfte und Einkaufszentren
Geldautomaten
Transporte
Öffentliche Einrichtungen, Boots-/Flughäfen
Hotels
Wohnungen und Ferienhäuser
Intelligentes Gebäudemanagement
Parkhäuser
Integrierte Sicherheitssysteme
Stadien und sportliche Einrichtungen
Industrielle Anlagen

Daten- und Tonaufzeichnung
Erweiterte Schnittstellen ermöglichen zusätzlich zur Videoaufzeichnung auch zweikanalige Tonaufzeichnung und Aufnahme von Daten, die über integrierte serielle RS232/485-Schnittstelle abgelesen werden können. Eine USB-Schnittstelle ist an diverse externen Geräte anschließbar: zusätzlicher externer Speicher oder ein Modem/ISDN-Adapter für alternative Zugangsmöglichkeit im Alarmfall oder beim Netzwerkausfall.

Spezifische Anwendungen
Außer offensichtlicher Anwendungen für DiREX-Pro besteht die Möglichkeit, dank seinen erweiterten Schnittstellen, den Recorder für verschiedene benutzerorientierte Anwendungen zu verwenden, wie z. B. Geschäfte und Einkaufszentren, Geldautomaten, Transporte, öffentliche Einrichtungen, Hotels, Wohnungen und Ferienhäuser, intelligentes Gebäudemanagement, Parkhäuser, integrierte Sicherheitssysteme, Stadien und sportliche Einrichtungen, industrielle Anlagen usw.

Linux-Betriebsystem
Embedded Linux ermöglicht eine effiziente Unterstützung aller oben genannten Anwendungen ohne zusätzlichen Hardwareaufwand.

Geschäfte und Einkaufszentren
RS232/485-Schnittstelle ist gut zur Dateneingabe von Kassen und TOS-Terminalen geeignet. Z. B. beim Anschluss zu einem Zutrittssystem ist es möglich, die Kunden im Geschäft zu zählen und entsprechende Information im Videofeld einzublenden.

Geldautomaten
RS232-Schnittstelle ermöglicht zusätzliche Information bzgl. jeweiliger Transaktion (z.B. Kartennummer) zu registrieren und sie mit der Videoinformation zu synchronisieren. Vierkanalige Videoaufzeichnungsmöglichkeit lässt auch zu, Aktivitäten um den Geldautomaten zu fixieren. Sehr effiziente Videokomprimierung ermöglicht nicht nur auf die Vorfälle zuzugreifen, die sogar vor mehreren Monate stattgefunden haben, sondern auch lässt problemlos zu, komplette Videoabläufe über bereits vorhandelnde Fernzugriff-Infrastruktur zu übertragen.

Transporte
RS232-Schnittstelle kann zum Aufzeichnen von zusätzlicher Information wie GPS-Signale, Geschwindigkeit und Fahrzeit verwendet werden. Die aufgezeichneten Daten können auf externem Speichermedium entweder direkt durch USB-Schnittstelle oder drahtlos (während eines Werkstatt-/Garagenaufenthalts) über einen Funk-LAN-Konverter bzw. einen USB-Bluetooth-Adapter abgefragt werden.

Öffentliche Einrichtungen, Boots-/Flughäfen
Falls ein Netzwerk nicht verfügbar ist und eine zusätzliche Kabelverlegung zu kostenintensiv wäre, kann eine Verwendung eines USB-Modems bzw. eines Funk-LAN-Konverters erheblich die Installationskosten senken.

Hotels
Verfügbarkeit von Audioausgängen ermöglicht SPYTEC-Pro in verschiedene Fernsprecheinrichtungen zu integrieren. Eine extrem lange Aufzeichnungszeit hilft Wiederholungstäter, unerwünschte Gäste usw. zu ertappen.

Wohnungen und Ferienhäuser
Falls ein Netzwerk nicht verfügbar ist, kann SPYTEC-Pro in autonomem Betrieb verwendet werden und alle Daten können durch eine USB-Schnittstelle auf einer/einem externen Festplatte/Flash-Speicher gesichert werden. Während einer Abwesenheit kann die Situation zuhause über eine Telefonleitung (mit Hilfe eines USB-Modems) überprüft werden.

Intelligentes Gebäudemanagement
Die RS-232/485 Schnittstelle kann im Gebäudemanagement verwendet werden. Solche Komponenten, wie: Zugangssystem, Lichtsteuerung, Heizung, Bewässerungssystem, Klimaanlage und Fahrstuhlzutritt können zum SPYTEC-Pro angeschlossen werden. Sie können über ein externes Netzwerk/Internet (ohne Verwendung eines zusätzlichen PCs) synchronisiert und verwaltet werden.

Parkhäuser
SPYTEC-Pro kann zum Zählen bzw. Überwachen von Autos im Gebäude und für die Benachrichtigung einer Alarmzentrale (in einem Alarmfall über ein USB-Modem/Netzwerk) verwendet werden. Alle benötigten Daten können über die RS485-Schnittstelle vom Zutritts- bzw. Alarmsystem abgelesen werden.

Integrierte Sicherheitssysteme
Daten von diversen Sensoren eines Sicherheitssystems und andere (z.B. Notfall) Ereignisse können vom SPYTEC-Pro durch RS485-Schnittstelle aufgenommen und mit dem Videostrom synchronisiert werden. Dadurch kann das Risiko eines Fehlalarms vermieden und die Handhabung aufgezeichneter Daten vereinfacht werden.

Stadien und sportliche Einrichtungen
Bei großen Gebäuden oder Stadiums mit hohen Anforderungen zur Videoüberwachung werden häufig Hochgeschwindigkeit-Domekameras verwendet. Die RS485-Schnittstelle vom SPYTEC-Pro ist ideal für die Steuerung solcher Kameras geeignet.

Industrielle Anlagen
RS-485 kann verschiedene statistische/Verwaltungsdaten sammeln, z.B. Energieverbrauch, Personalauslastung/Aktivitäten, diverse Sensorwerte und Qualitätskontrollmeldungen. Die extrem langen Aufzeichnungszeiten ermöglichen effiziente Datenarchivierung während mehreren Monaten.

Wichtigste Merkmale ( Spezifikationen)

Videoauflösung	352/448/512 x 288 (bei PAL) Glättung (pro Kanal) - 800x600
gesamte Bildrate (ca.) bei Verwendung von	CIF Auflösung (352x288, PAL), geplant auch Wavelet mit 25 B/s 1 Videoeing.: max. 14 B/Sek 2 Videoeing.: max. 10 B/Sek 4 Videoeing.: max. 8 B/Sek
Videoformat	Farbe: YUV (4:2:0) 8bit S/W: YUV (4:2:2) 8bit
Analoge Anschlüsse	Video-In: 4x BNC, PAL (/NTSC geplant), 75 Ohm, 1Vpp Audio-In (Ausgang optional): 2x Cinch, Line, 50 kOhm, 1Vpp
Komprimierung, Datenrate (Firmware aktualisierbar)	Video: MPEG4-basierend (5 Stufen, dynamische Bitrate), ca. 0.6-140 Kbit/s Speicherverbrauch (ohne Moution-Detektion): 1-6 GB/Tag (zusätzliche Wavelet-Upgrade geplant) Audio: ADPCM (16 Bit, 6/12/24 kHz), 14/28/56 Kbit/s
Daten-I/O Anschlüsse	COM-Ports (Sonderbelegung, Sub-D 9Pin) mit 9-15VDC Ausgang: RS232 - Alarm-In/Out, GPS/Daten, 2x RS485 (2. alternativ zum DC-Ausgang) PTZ Kamerasteuerung - Pelco, KT&C, Panasonic

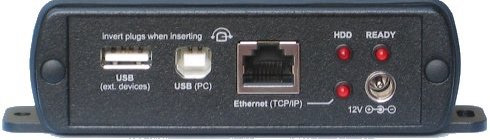

Kommunikationsschnittstelle	USB 1.1 : USB-A (5VDC/max.500mA), USB-B (Verbindung zum PC) Ethernet (TCP/IP Netzwerk, WLAN/BT-Brücke): 10/100 Base-T, RJ45
System (DVR)	OS: Embedded Linux 2.4* (im Flash-Speicher)* - API auf Anfrage CPU: 500MHz, MIPS32™; RAM: 64MB SDRAM, 16MB Flash
min. Systemanforderungen (PC-Arbeitsplatz)	PIII-900MHz, 256MB RAM, 1024x768, Ethernet oder (geplant) USB 1.1 Internet Explorer, ab 5.0 - Websteuerung (Plug-in/DLL) Windows 2000/XP, (geplant) Linux/Power Mac
Wichtigste Merkmale	benutzeraktivierbarer Ringspeicher (FIFO), Duplex-Betrieb, autonom, nicht-PC basierend Suche durch: Activitätsdiagramm, Zeit/Datum, verschiedene Ereignis(typen)
Aufzeichnungssteuerung	Bewegungs-Detektion (mit Voralarm), Ton-Detektion, RS-232/485 Aktivität Benachrichtigung: Email, SMS usw. (geplant)
Netzwerkunterstützung	TCP/IP, UDP, ARP, ICMP, FTP, DHCP, HTTP, IGMP, RTP, RTCP, SNMP (teilweise durch künftige Firmwareupgrades geplant) integrierter Web-Server, 3-Ebene Kennwortschutz mit Benutzermanagement
Zulassungen	EN60950, EN55024 EN55022-B
Stromversorgung (ext. Netzteil)	100-240VAC / 50-60Hz
Transport-Anwendungen (Bahn, KfZs etc.)	bedingt zu empfehlen
Stromverbrauch (ventilatorloser Betrieb)	max. (Anlauf): 12W (bei 12VDC) Dauerbetrieb, ca.: 7-8W (bei 12VDC)
Power-on-Hours (Schreib-Lese-Vorgang)	falls HDD-Puffer deaktiviert, max.: 333 Stunden/Monat
Interner Speicher (Video/Ton/ext. Daten)	40 GB 2.5-Zoll HDD
Umweltbedingungen (Betrieb) Temperaturgradient (max.) Vibration (zufällig) Schock (max.)	+5...+45 °C 20°C /Stunde 0.67G (5-500Hz) 15G/11ms (200G/2ms)
Gehäuseabmessungen, Gewicht (BxHxT, inkl. BNC-Buchsen)	ca.: 125 x 36 x 179 mm, ohne Netzteil, ca.: 0.7 kg
optionales Zubehör (geplant)	(RS232) GPS-Empfänger; USB: GPRS-Modem, WLAN-Adapter, ISDN-Modem externe (RS232) Alarm-Box: 8-Eingänge / 1-Ausgang

weitere Geräte auf Anfrage:

.

Pro.A30 erweiterter Arbeitstemperaturbereich und höhe Vibrationsfestigkeit - z. B. Automotive-Anwendungen, Außenbereiche usw.

Pro.R80 interner RAID ermöglicht ununterbrochene (24 Stunden pro Tag) Aufzeichnung bzw. Not-Betrieb beim Festplattenausfall

Pro.F08 dank Flash-Drive äußerst robust - z. B. für Luftfahrt, Militär usw.

20.40 Einstiegslösung für extrem lange dezentrale Videoaufzeichnung
