Bedienungsanleitung WLAN Repeater für IP Überwachungskamera Set

Vorbereitung

Bevor Sie die Einrichtung des WLAN-Repeaters vornehmen, können Sie das Gerät mit Hilfe der ausgedruckten Anleitung zusammenbauen, schließen Sie diesen aber noch nirgendswo an.

Hinweis: Bitte befolgen Sie die Schritte der folgenden Anleitung ganz genau und nehmen Sie keine weiteren Einstellungen am Gerät selbst vor, da sonst keine Verbindung aufgebaut werden kann.

Schritt 1 - NVR einrichten

Im ersten Schritt wollen wir den NVR so einrichten, dass wir uns mit dem WLAN Repeater verbinden können.

Starten Sie den NVR und loggen Sie sich mit folgenden Daten ein: Admin = admin, Passwort = 12345.

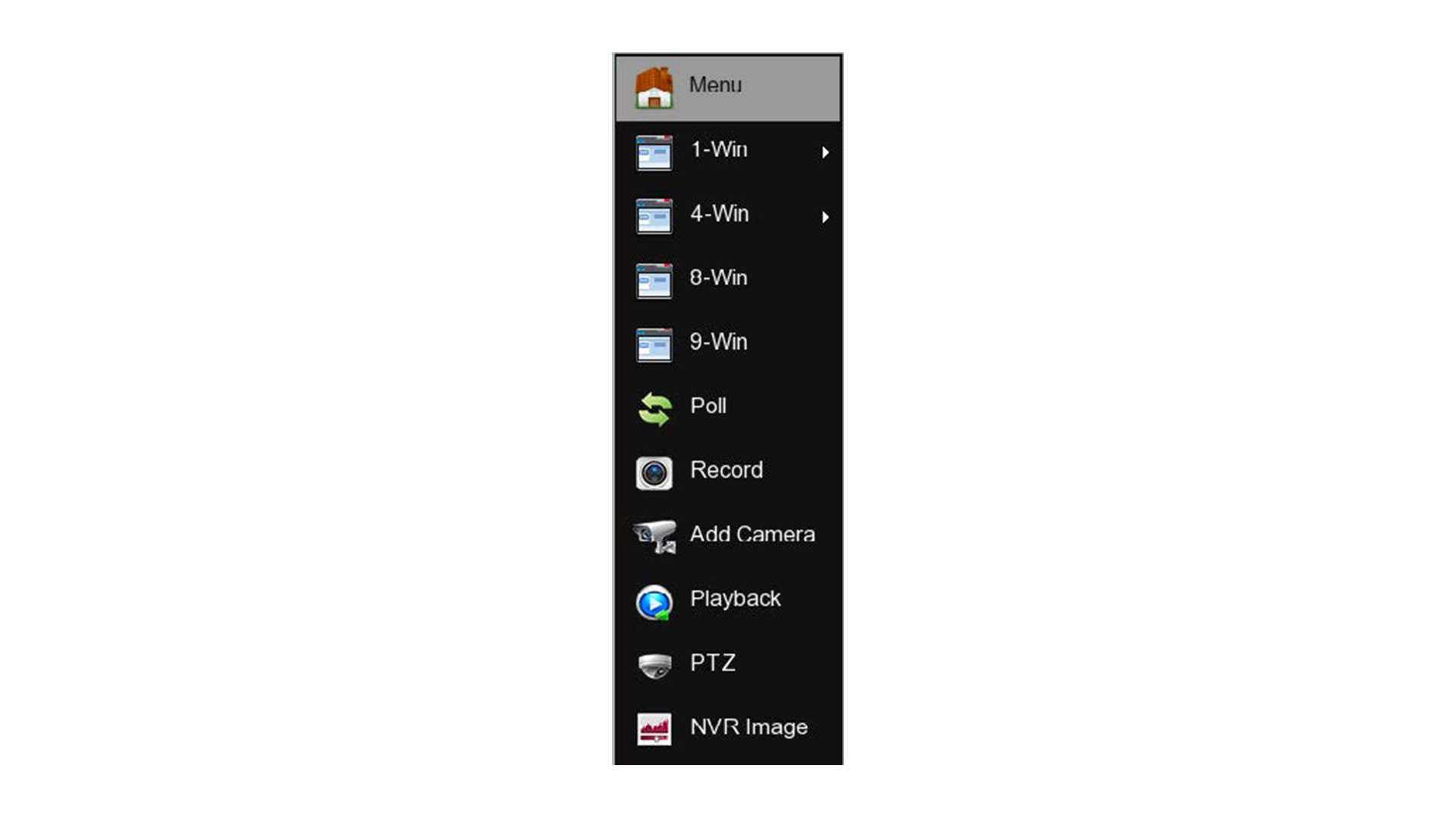

Klicken Sie die rechte Maustaste und wählen Sie den Punkt "Menü" aus.

Klicken Sie dann auf "Configuration" > "Network" > "WIFI", um die WLAN-Einstellungen zu öffnen.

Klicken Sie dann auf "Advance" und aktivieren Sie den Haken bei "SSID Broadcast".

Bestätigen Sie die Änderung mit "Confirm" und dann, in den WLAN-Einstellungen, mit "Apply".

Der NVR ist nun für die nächsten Schritte eingerichtet.

Schritt 2 - Repeater einrichten

Im zweiten Schritt wollen wir den Repeater einrichten, damit wir uns später mit der Kamera verbinden können.

Verbinden Sie den zusammengebauten Repeater per LAN-Kabel mit Ihrem Router und an eine Steckdose.

Öffnen Sie an Ihrem PC die Systemsteuerung und wählen Sie Netzwerk und Internet > Netzwerk- und Freigabecenter.

Klicken Sie in der linken Leiste auf "Adaptereinstellungen ändern", anschließend per rechter Maustaste auf "Ethernet" und dann auf "Eigenschaften".

Wählen Sie dann "Internetprotokoll, Version 4 (TCP/IPv4)" und klicken Sie auf "Eigenschaften". Ändern Sie nun unter "Folgende IP-Adresse verwenden" die IP Ihres PCs nach folgendem Beispiel:

- IP-Adresse: 192.168.10.200

- Subnetzmaske: 255.255.255.0

Ihr PC befindet sich nun in der Netzwerkmaske des Repeaters.

Öffnen Sie jetzt den Browser und geben Sie die IP des Repeaters ein (zu finden auf dem silbernen Aufkleber am Repeater).

Loggen Sie sich mit dem Kennwort "admin" ein, um auf die Repeater-Oberfläche zu gelangen.

Wählen Sie aus der unteren Leiste den Punkt "Assisstent" aus und dann den Betriebsmodus "Repeater".

Suchen Sie nun nach nach dem Netzwerk des NVRs und wählen Sie diesen aus.

Geben Sie das Passwort des NVRs ein, welches lautet: lspassword.

Der Repeater ist nun mit dem NVR verbunden und Sie können ihn betriebsbereit aufstellen.

Schritt 3 - Kamera einrichten

Im dritten Schritt wollen wir die Kamera einrichten, um diese mit dem fertigen WLAN-Repeater zu verbinden.

Verbinden Sie die zu erweiternde Kamera per LAN-Kabel mit Ihrem Router und an eine Steckdose.

Downloaden und starten Sie das "Search Tool", um die IP der Kamera herauszufinden.

Windows Search Tool: Download - Passwort: alarm

MacOS Search Tool: Download - Passwort: alarm

Öffnen Sie an Ihrem PC die Systemsteuerung und wählen Sie Netzwerk und Internet > Netzwerk- und Freigabecenter.

Klicken Sie in der linken Leiste auf "Adaptereinstellungen ändern".

Klicken Sie per rechter Maustaste auf "Ethernet" und dann auf "Eigenschaften".

Wählen Sie dann "Internetprotokoll, Version 4 (TCP/IPv4)" und klicken Sie auf "Eigenschaften".

Ändern Sie dann unter "Folgende IP-Adresse verwenden" die IP Ihres PCs nach folgendem Beispiel:

- IP-Adresse: Geben Sie hier die IP der Kamera ein und ändern Sie die letzte Ziffer z.B. auf 200 (diese darf nicht identisch sein mit der letzten Ziffer der Kamera).

- Subnetzmaske: 255.255.255.0

Ihr PC befindet sich nun in der Netzwerkmaske der Kamera.

Öffnen Sie jetzt den Internet Explorer 11. Diese befindet sich auf jedem Windows-Computer und ist zu finden unter: Laufwerk C > Programme > Internet Explorer > iexplore.exe

Geben Sie in die Adressleiste die IP der Kamera ein. Sie landen nun auf der Plugin Download-Seite. Um die Kamera einrichten zu können, müssen Sie nämlich das Active-X Plugin von der Seite downloaden und installieren.

Öffnen Sie erneut den Internet Explorer 11 und geben Sie in die Adressleiste die IP der Kamera ein. Sie landen nun auf der Login-Seite. Melden Sie sich mit folgenden Daten ein: Admin = admin, Passwort = admin.

Klicken Sie im Menü auf "Configuration" > "Network" > "WIFI", um die WLAN-Einstellungen zu öffnen.

Wählen Sie dann das erweiterte WLAN des Repeaters, welches mit folgender Kennung endet:  _EXT.

Geben Sie das Password der Kamera ein: lspassword.

Warten Sie einige Augenblicke, bis die Kamera sich in das WLAN des Repeaters einloggt.

Wenn Sie das Bild der Kamera nun am Monitor des NVR sehen, ist die Verbindung komplett.
